کرپی(بلت)چیست؟|پرکاربردترین کرپی‌ها
کرپی(بلت)چیست؟پرکاربرد ترین کرپی‌ها
کرپی یا بلت که از خانواده پیچ ها و بست ها محسوب می‌شود، یکی از اجزای مهم در صنعت ساختمان‌سازی، سوله‌سازی و مهندسی است که در اتصالات مختلف مورد استفاده قرار می‌گیرد. این ابزار به عنوان یک نوع بولت و بست عمل کرده و در تثبیت و اتصال سازه‌ها در برابر نیروهای مختلف به کار می‌رود. در این مقاله از صنایع سقف مقدم به بررسی انواع کرپی‌ها، کاربردهای اصلی آن‌ها، استانداردهای مهم، مزایای استفاده از بست کرپی و سایزهای مختلف آن می‌پردازیم.
کرپی چیست؟
کرپی، ابزاری فلزی است که برای اتصال قطعات مختلف به یکدیگر به کار می‌رود. این قطعه معمولاً از میلگرد فولادی ساخته می‌شود و به دلیل شکل خاص خود، می‌تواند انواع مختلفی از اتصالات را ایجاد کند.
این ابزار به شکل‌های مختلفی طراحی شده تا بتواند نیروهای کششی و فشاری را به بهترین نحو منتقل کند. کرپی معمولاً در سازه‌های بتنی و فلزی استفاده می‌شود و به‌علاوه در صنایع مختلف مانند صنایع خودروسازی، کشتی‌سازی و ساخت و ساز نیز به کار می‌رود.
چرا از کرپی ها استفاده کنیم؟
کرپی‌ها به دلیل ویژگی‌های منحصر به فرد خود دارای مزایای زیادی هستند که به مهم‌ترین آن‌ها اشاره می‌کنیم:
- استحکام بالا: کرپی‌ها از مواد با کیفیت و مقاوم ساخته می‌شوند، که دوام و استحکام بالایی را برای اتصالات فراهم می‌کنند.
- نسخه‌های متنوع: با توجه به نیازهای مختلف، کرپی‌ها در انواع و اشکال گوناگون قابل تهیه هستند.
- آسانی در نصب: نصب کرپی‌ها نسبت به بسیاری از اتصالات دیگر ساده‌تر است و این امر زمان و هزینه‌های ساخت و ساز را کاهش می‌دهد.
- قابلیت جابجایی: در مواردی که نیاز به تغییر یا تعمیر وجود دارد، کرپی‌ها به راحتی قابل باز و بسته شدن هستند.
- قابلیت تحمل بارهای مختلف: با توجه به طراحی و نوع کرپی، این ابزار قادر است بارهای کششی و فشاری را به خوبی تحمل کند
کاربردهای کرپی:
کرپی‌ها کاربردهای بسیار گسترده‌ای در صنایع مختلف دارند. از جمله مهم‌ترین کاربردهای کرپی می‌توان به موارد زیر اشاره کرد:
- اتصال قطعات مختلف: کرپی‌ها برای اتصال قطعات فلزی، چوبی، پلاستیکی و سایر مواد به یکدیگر استفاده می‌شوند.
- ساخت سازه‌های فلزی: در ساخت سازه‌های فلزی، کرپی‌ها برای اتصال پروفیل‌ها، تیرآهن‌ها و سایر مقاطع به یکدیگر به کار می‌روند.
- تثبیت لوله‌ها و تجهیزات: کرپی‌ها برای تثبیت لوله‌ها، تجهیزات صنعتی و ساختمانی و جلوگیری از حرکت آن‌ها استفاده می‌شوند.
- ساخت تجهیزات مکانیکی: در ساخت تجهیزات مکانیکی مانند بالابرها، جرثقیل‌ها و دستگاه‌های صنعتی، کرپی‌ها نقش مهمی دارند.
کاربرد کرپی در صنایع مختلف
کرپی‌ها در انواع مختلف صنایع استفاده می‌شوند که برخی از مهم‌ترین آن‌ها شامل:
- ساخت و ساز: در پروژه‌های ساختمانی از جمله اجرای سوله و سقف سوله، کرپی‌ها برای اتصال تیرها، ستون‌ها و دیوارها به یکدیگر استفاده می‌شوند.
- صنعت خودروسازی: در مونتاژ و تعمیر خودروها، از کرپی‌ها برای اتصال اجزای مختلف مانند موتور و شاسی استفاده می‌شود.
- صنعت دریایی: در کشتی‌سازی، کرپی‌ها برای اتصال اجزای کشتی به یکدیگر و همچنین در لنگرگذاری استفاده می‌شوند.
- ساخت سازه‌های فلزی: در پروژه‌های مهندسی، کرپی‌ها به عنوان اتصالات استحکامی در سازه‌های فلزی مورد استفاده قرار می‌گیرند.
مواد سازنده کرپی:
کرپی‌ها در مدل‌ها و اندازه‌های متنوعی تولید می‌شوند و از مواد مختلفی ساخته می‌شوند. رایج‌ترین نوع کرپی، از میلگرد فولادی ST37 ساخته می‌شود که مقاومت خوبی در برابر فشار و کشش دارد. با این حال، در برخی موارد خاص، برای تحمل فشارهای بالاتر یا در شرایط محیطی خاص، از فولادهای مقاوم‌تری مانند ST60 نیز استفاده می‌شود. انتخاب نوع فولاد برای ساخت کرپی، به عوامل مختلفی مانند میزان بار وارده، نوع اتصال و شرایط محیطی بستگی دارد.

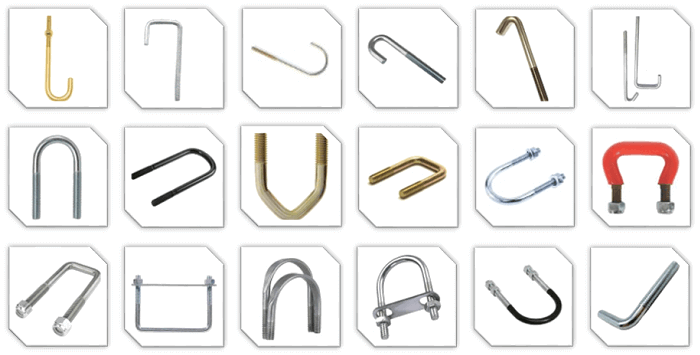

انواع کرپی ها
کرپی‌ها به اشکال مختلفی تقسیم می‌شوند:
- کرپی U شکل (U-bolt): این نوع کرپی به شکل حرف U است و معمولاً برای اتصال لوله‌ها به سطوح مختلف استفاده می‌شود. به دلیل سادگی نصب و مقاومت بالا، یکی از پرکاربردترین انواع کرپی است.
- کرپی V شکل (V-bolt): کرپی V شکل شبیه به کرپی U شکل است اما زاویه بین دو بازوی آن کمتر است. این نوع کرپی نیز برای اتصال لوله‌ها و قطعات به کار می‌رود.
- کرپی L شکل (L-bolt): کرپی L شکل به شکل حرف L است و معمولاً برای اتصال قطعات به سطوح عمودی استفاده می‌شود.
- کرپی J شکل (J-bolt): کرپی J شکل شبیه به کرپی L شکل است اما یک انحنا در انتهای بازوی بلند آن وجود دارد. این نوع کرپی برای اتصال قطعات به سطوح مختلف با زوایای متفاوت استفاده می‌شود.
سایز های کرپی
اندازه‌های مختلف کرپی بر حسب مصارف و کاربرد هایی که در صنعت دارند تقسیم بندی می‌شوند. کرپی ها رو می‌توانیم با قطر مفتولی که آن را تشکیل می‌دهند دسته بندی کنیم، البته که کرپی ها با طول های متفاوتی هم بسته به نیاز بازار تولید می‌شود. برخی از رایج‌ترین قطرهای کرپی به شرح زیر هستند:
- کرپی‌های کوچک: که معمولاً در اتصالات ساده و کم‌فشار مورد استفاده قرار می‌گیرند و اندازه قطر آن‌ها معمولاً بین 6 تا 10 میلیمتر است.
- کرپی‌های متوسط: برای استفاده در صنایع متوسط مانند خودروسازی و تاسیسات، سایز قطر آن‌ها بین 10 تا 20 میلیمتر متغیر است.
- کرپی‌های بزرگ: این نوع برای صنایع سنگین و سازه‌های بزرگ مورد استفاده قرار می‌گیرد و سایز قطر آن‌ها می‌تواند از 20 میلیمتر تا 50 میلیمتر یا بیشتر باشد.
چگونه کرپی مناسب انتخاب کنیم؟
انتخاب کرپی مناسب، یکی از عوامل تعیین‌کننده در استحکام و دوام سازه‌ها و سیستم‌های لوله‌کشی است. عوامل متعددی در این انتخاب نقش دارند. از جمله اینکه شرایط محیطی مانند رطوبت، دما و تماس با مواد شیمیایی، بر جنس بلت تاثیرگذار است. همچنین، ابعاد لوله، قطر مفتول و گام رزوه کرپی باید با دقت انتخاب شوند تا اتصالی محکم و پایدار ایجاد شود. علاوه بر این، استانداردهای فنی و میزان بار وارده نیز در این انتخاب دخیل هستند. با توجه به این عوامل، می‌توان کرپی را انتخاب کرد که در برابر خوردگی مقاوم باشد، تحمل بار مورد نظر را داشته باشد و به طور دقیق با سایر اجزای سیستم سازگار باشد.
چگونه سایز کرپی مورد نیاز خود را مشخص کنیم؟
برای سفارش کرپی، به سه پارامتر اصلی نیاز دارید. توصیه می‌کنیم این اندازه‌ها را با کولیس یا یک خط‌کش دقیق اندازه‌گیری کنید.
- قطر داخلی یا عرض داخلی (پارامتر A):
- برای لوله (کرپی گرد): قطر خارجی لوله را اندازه‌گیری کنید. این اندازه، قطر داخلی کرپی شما خواهد بود.
- برای پروفیل (کرپی کتابی): عرض خارجی پروفیل یا قطعه‌ای که کرپی دور آن قرار می‌گیرد را اندازه‌گیری کنید.
- طول پایه‌ها یا ارتفاع (پارامتر L):
- این اندازه از داخل قوس کرپی تا انتهای رزوه محاسبه می‌شود. طول پایه باید به اندازه‌ای باشد که پس از عبور از تکیه‌گاه یا پلیت، فضای کافی برای بستن کامل مهره و واشر وجود داشته باشد.
- سایز رزوه (پارامتر D):
- این پارامتر به قطر میله‌ای که کرپی از آن ساخته شده، اشاره دارد. سایز رزوه معمولاً به میلیمتر (مانند M8, M10, M12) بیان می‌شود و تعیین‌کننده مقاومت و استحکام کرپی است. هرچه این عدد بزرگتر باشد، کرپی قوی‌تر است.
کدام جنس کرپی برای محیط کاری شما مناسب‌تر است؟ (مقایسه فولاد، استیل و گالوانیزه)
انتخاب جنس مناسب، عمر مفید و ایمنی اتصال شما را تضمین می‌کند.
جنس/پوشش | ویژگی‌ها و مزایا | بهترین کاربرد |
فولاد ساده (ST37) | – قیمت بسیار اقتصادی | محیط‌های خشک و داخلی، کاربردهایی که نیاز به رنگ‌آمیزی دارند، مصارف عمومی ساختمانی. |
فولاد پرکربن (CK45) | – استحکام کششی و سختی بالاتر از فولاد معمولی | قطعات تحت فشار، صنعت خودروسازی (مانند کرپی فنر)، ماشین‌آلات صنعتی. |
گالوانیزه سرد | – مقاومت نسبی در برابر رطوبت و زنگ‌زدگی | محیط‌های داخلی با رطوبت کم، تاسیسات ساختمانی سرپوشیده، پروژه‌هایی که ظاهر اهمیت دارد. |
گالوانیزه گرم | – مقاومت بسیار بالا در برابر خوردگی و زنگ‌زدگی | فضای باز، مناطق ساحلی و شرجی، دکل‌های برق و مخابرات، صنایع پتروشیمی، سیستم‌های لوله‌کشی آب. |
استنلس استیل 304 | – مقاومت عالی در برابر زنگ‌زدگی و اکسیداسیون | صنایع غذایی و دارویی، تجهیزات آشپزخانه صنعتی، محیط‌های مرطوب و بهداشتی، نمای ساختمان. |
استنلس استیل 316 | – بالاترین مقاومت در برابر خوردگی، به‌ویژه در محیط‌های کلریدی و اسیدی | صنایع دریایی و کشتی‌سازی، استخرها، کارخانه‌های مواد شیمیایی، سکوهای نفتی و گازی. |
جدول استاندارد ابعاد یو بولت (بر اساس استاندارد DIN 3570 برای لوله)
این جدول به مهندسان و تکنسین‌ها کمک می‌کند تا به سرعت کرپی استاندارد متناسب با سایز لوله را پیدا کنند. (مقادیر به میلیمتر است)
سایز اسمی لوله (اینچ) | قطر خارجی لوله (mm) | سایز رزوه پیشنهادی (d) | عرض داخلی کرپی (a) |
1/2″ | 21.3 | M8 | ~22 |
3/4″ | 26.9 | M8 | ~27 |
1″ | 33.7 | M10 | ~34 |
1 1/4″ | 42.4 | M10 | ~43 |
1 1/2″ | 48.3 | M10 | ~49 |
2″ | 60.3 | M12 | ~61 |
3″ | 88.9 | M12 | ~90 |
4″ | 114.3 | M16 | ~115 |
6″ | 168.3 | M20 | ~169 |
8″ | 219.1 | M24 | ~220 |
توجه: طول پایه‌ها (L) بر اساس نیاز پروژه متغیر بوده و به صورت سفارشی قابل تولید است.
نتیجه‌گیری
کرپی‌ها یکی از اجزای کلیدی در ساخت و ساز و مهندسی به شمار می‌روند. این ابزارها با ایجاد اتصالات قوی و مطمئن، به افزایش ایمنی و استحکام سازه‌ها کمک می‌کنند. آشنایی با انواع کرپی‌ها، کاربردها، استانداردهای مهم و مزایای آن‌ها می‌تواند در انتخاب صحیح و بهینه در پروژه‌های مختلف موثر باشد.
اگر شما نیز در صنعت ساخت و ساز یا سایر صنایع مرتبط فعالیت می‌کنید، لطفا برای اطلاعات بیشتر و مشاوره رایگان در این زمینه، با متخصصین ما در صنایع سقف مقدم تماس بگیرید تا بهترین راهکارها را برای شما ارائه دهند.
